Воздухоохладители

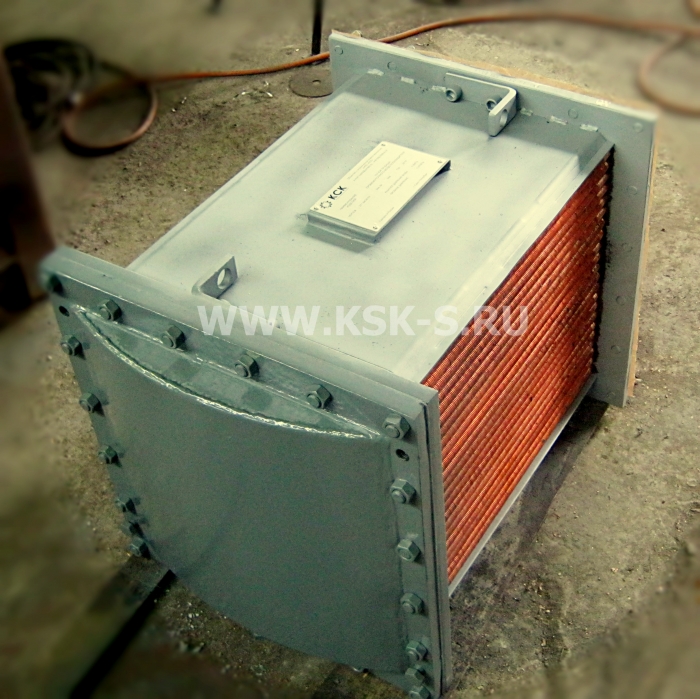

Воздухоохладитель представляет собой теплообменный аппарат предназначенный для охлаждения сжатого воздуха в ступенях центробежных, винтовых или поршневых компрессоров и подачи его потребителю с заданными параметрами.
Воздухоохладители бывают концевые и промежуточные.
Промежуточный воздухоохладитель охлаждает воздух для обеспечения нормальной работы компрессора. Концевой воздухоохладитель служит для охлаждения воздуха, выходящего из компрессора.
Ниже приведены наиболее востребованные воздухоохладители к распространенным компрессорам.
Компрессор |
Наименование узла |
№ чертежа |
| К-250-61-1 |
Промежуточный воздухоохладитель | 395.84сб |
| Пучок промежуточного воздухоохладителя | 395.84сб2 | |
| Промежуточный воздухоохладитель | 587.84сб30 | |
| Пучок промежуточного воздухоохладителя | 371.84СБ1Н | |
| К-250-61-5 К-500-61-5 К-525 |
Промежуточный воздухоохладитель с монометаллической трубой ф16*2 М3 | 587.84СБ Н |
| 587.84СБ1Н | ||
| Концевой воздухоохладитель ВОК-79 2 | 371.83СБ | |
| Пучок концевого воздухоохладитель ВОК79-2 с монометаллической трубой ф16*2 М3 | 371.83СБ11 А Н | |
| К-345-91-1 К-345-92-1 К-350-61-1 К-350-61-2 |
Концевой воздухоохладитель ВОТ-115 | 1334.083сб |
| Пучок концевого воздухоохладителя ВОТ-115 | 1334.083сб2б | |
| Концевой воздухоохладитель ВОТ-115-1 | 1334.084сб7 | |
| Пучок концевого воздухоохладителя ВО -115-1 | 1334.084сб17 | |
| Промежуточный воздухоохладитель ВОТ 137*2 | 1306.84РСБ | |
| Пучок промежуточного воздухоохладителя ВОТ 137*2 с камерами | 1306.84РСБ9 | |
| Промежуточный воздухоохладитель ВОТ 62*2 | 1306.084СБ | |
| Пучок промежуточного воздухоохладителя ВОТ 62*2 с камерами | 1306.084сб4 | |
| К-500-61-1 | Промежуточный воздухоохладитель | 213.84сб |
| Пучок промежуточного воздухоохладителя | 213.84сб19 | |
| Концевой воздухоохладитель | 213.83сб | |
| Пучок концевого воздухоохладителя | 213.83сб6/сб7 | |
| К-905-61-1 К-905-62-1 |
Промежуточный воздухоохладитель ВОТ 163*2 | 1381.084СБ |
| Пучок промежуточного воздухоохладителя ВОТ 163*2 | 1381.084СБ2 | |
| Концевой воздухоохладитель ВОТ 260 | 1381.083сб | |
| Пучок концевого воздухоохладителя ВОТ 120 | 1381.83СБ13 | |
| Пучок концевого воздухоохладителя ВОТ 260 | 1381.083сб5 | |
| К-1500-61-1 К-1500-62-1 К-1500-62-2 К-1700-61-1 |
Промежуточный воздухоохладитель ВОТ 229*2 | 1300.084сбА |
| Пучок промежуточного воздухоохладителя ВОТ 229*2 | 1300.084сб39А | |
| Концевой воздухоохладитель ВОТ 380 | 1300.083сбД | |
| Пучок промежуточного воздухоохладителя ВОТ 210 | 1300.83сб28 | |
| Пучок промежуточного воздухоохладителя ВОТ 380 | 1381.083сб5 | |
| К-3000-61-1 К-3000-63-1 К-3250-42-1 |
Промежуточный воздухоохладитель ВОТ 1160 | 1337.084сбА |
| Пучок промежуточного воздухоохладителя ВОТ 1160 | 1337.084сб28Э | |
| Промежуточный воздухоохладитель ВОТ 1000 | 1337.084сбВ | |
| Пучок промежуточного воздухоохладителя ВОТ 1000 | 1337.084сб27 | |
| К-3250-41-1 К-3250-41-2 |
Промежуточный воздухоохладитель ВОТ 1230 | 373.84сбА |
| Пучок промежуточного воздухоохладителя ВОТ 1230 | 373.84сб1А | |
| К-4250-41-1 К-4250-41-2 К-5500-41-1 |
Промежуточный воздухоохладитель ВОТ 1400 | 372.084 СБ |
| Пучок промежуточного воздухоохладителя ВОТ 1400 | 372.84сб10 Э-01 | |
| К-5500-41-1 К-4250-41-2 К-5500-42-1 |
Промежуточный воздухоохладитель ВОТ 2000 | 1323.084 СБ |
| Пучок промежуточного воздухоохладителя ВОТ 2000 | 1323.084сб4 | |
| Промежуточный воздухоохладитель ВОТ 1455 | 1323.84сб1 | |
| Пучок промежуточного воздухоохладителя ВОТ 1455 | 1323.084сб8 | |
| К-7000 | Промежуточный воздухоохладитель ВОТ 3300 | 1398.084 СБ А |
| Пучок промежуточного воздухоохладителя ВОТ 3300 | 1398.084 СБ 4 | |
| Промежуточный воздухоохладитель ВОТ 2700 | 1398.084 СБ | |
| Пучок промежуточного воздухоохладителя ВОТ 2700 | 3335.084сб9 | |
|
Компрессор технологического цикла К-1290-121-1 |
||
