Эжекторы
Наша компания обладает большим опытом в изготовлении и поставке запасных частей к паровым и газовым турбинам производства ЛМЗ, НЗЛ и КТЗ. Мы занимаемся не только изготовлением и поставкой оборудования, но также ремонтом и изготовлением комплектующих.
В штате нашего предприятия имеются конструкторы, обладающие громаднейшим опытом в проектировании теплообменного оборудования различного назначения. Если техническая документация на теплообменники или эжекторы отсутствует, наши конструкторы на основании технического задания в соответствии с требованиями опросных листов спроектируют оборудование, обеспечивающее все характеристики в заданных габаритных размерах.
НПО "КСК" изготавливает следующее оборудование к паровым турбинам производства ЛМЗ, НЗЛ и КТЗ:
-

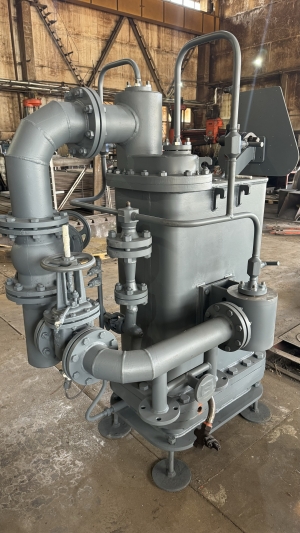

Пусковые и основные пароструйные эжекторы конденсаторов пара, в том числе и пусковые эжекторы конденсаторов пара уплотнений (сальниковых подогревателей);
-
Комплектующие основных пароструйных эжекторов: трубные системы охладителей эжекторов, сопла и диффузоры разных ступеней эжекторов, корпусы, водяные камеры, всасывающие (сопловые) коробки эжекторов;
Справочно.
|
Для создания необходимого вакуума в конденсаторе пара за время пуска турбины и обеспечения отсасывания воздуха из турбины при ее работе используются пароструйные или водоструйные эжекторы. Пароструйные эжекторы могут иметь одну или несколько ступеней отсасывания воздуха. Пароструйные эжекторы, обеспечивающие набор первичного вакуума при запуске паровой турбины называется пусковым эжектором. Пусковые эжекторы, как правило, имеют одну ступень и не компонуются трубной системой, охлаждающей паровоздушную смесь. Пароструйные эжекторы, обеспечивающие отсос неконденсируемых газов из основного конденсатора пара на рабочих режимах паровой турбины, называются основными эжекторами. Основные эжекторы, как правило, имеют несколько ступеней отсасывания воздуха и выполнены с трубными системами. предназначенными для охлаждения паровоздушной смеси. Основными частями эжектора являются рабочее сопло, камера смешения и диффузор. Рабочим телом является пар, подводимый к соплу первой ступени, где пар расширяется и далее на высокой скорости попадает в камеру смешения. Струя рабочего пара оказывает отсасывающее действие на поток паровоздушной смеси, поступающей из конденсатора пара в камеру смешения и увлекает его в диффузор. Диффузор принципиально состоит из двух участков: суживающегося входного участка и расширяющегося выходного. В выходном участке происходит сжатие смеси рабочего пара, воздуха и пара из конденсатора до некоторого давления промежуточного между атмосферным и абсолютным давлением в конденсаторе пара. |
Номенклатура нашего производства включает в себя следующие эжекторы:
Основные пароструйные эжекторы:
|
№п/п |
Наименование |
№ сборочного чертежа |
Расход пара, кг/ч |
Расход по сухому воздуху, кг/ч |
Производитель турбины |
|---|---|---|---|---|---|
|
1 |
ЭП-3-600-4 |
1066894 |
600 |
70-75 |
ЛМЗ |
|
2 |
ЭП-3-700-1м |
1178351м |
|
|
ЛМЗ |
|
3 |
Трубная система ЭП-3-700-1м |
1066931 |
700 |
70 |
ЛМЗ |
|
4 |
ЭП-3-750-2 |
1162514 |
750 |
70-75 |
ЛМЗ |
|
5 |
ЭПО-3-75 |
Б-800209 |
1000 |
Воздух 25 кг/ч, пар — 51 кг/ч |
ХТГЗ |
|
6 |
ЭП-3-2 |
БТ-185400 |
850 |
85 |
ЛМЗ |
|
7 |
Трубная система эжектора ЭП-3-2 |
БТ-185440 |
|
|
ЛМЗ |
|
8 |
Трубная система ЭПО-3-75 |
Б-800222 |
|
|
ХТГЗ |
|
9 |
Трубная система эжектора паротурбиной установки К-500-240-2 |
Б-801711 |
|
|
ХТГЗ |
|
10 |
Трубная система трехступенчатого эжектора |
1255134 |
|
|
ЛМЗ |
|
11 |
ЭП-2-400-3 |
1066205 |
400 |
|
ЛМЗ |
|
12 |
Трубная система ЭП-2-400-3 |
1066225 |
|
|
ЛМЗ |
|
13 |
ЭО-30м |
156-Б-0251 |
175 |
31,6 по ПВС |
КТЗ |
|
14 |
ЭО-50м |
156-Б-0242.01 |
450 |
50 по ПВС |
КТЗ |
|
15 |
ЭПО-2-55 |
У4.382 |
|
|
НЗЛ |
Пусковые пароструйные эжекторы.
|
№ п/п |
Наименование |
№ сборочного чертежа |
производитель турбины |
|---|---|---|---|
|
1 |
ЭП-1-600-3 |
В-1066616 |
ЛМЗ |
|
2 |
ЭП-1-1100-1 |
1176691 |
ЛМЗ |
|
3 |
ЭП-1-400-2 для ПС-50 |
1254652 |
ЛМЗ |
|
4 |
ЭП-1-400-4 для КПУ50-2,5-6 |
1373479 |
ЛМЗ |
|
5 |
ЭПП-1-225 |
У4.82 |
НЗЛ |
|
6 |
ЭП-150 |
156-Б-086 |
КТЗ |
|
7 |
ЭП-150 |
156-С-231 |
КТЗ |
